پیچ شش گوش
اگر نگاهی به اسکلت‌های فلزی عظیم، پل‌ها، دکل‌های مخابراتی، خطوط لوله پالایشگاه‌ها و حتی موتور خودروی خود بیندازید، ردپای پیچ شش گوش (Hex Bolt) یا همان پیچ آچارخور را خواهید دید. دلیل محبوبیت جهانی و بی‌رقیب بودن این پیچ‌ها، هندسه شش‌ضلعی گل آن‌هاست که اجازه می‌دهد با استفاده از آچارهای تخت، رینگی و بکس، گشتاور بسیار بالایی را به پیچ اعمال و اتصالی فوق‌العاده محکم و پایدار ایجاد کنید. اگر قصد خرید این نوع پیچ برای پروژه خود را دارید، در ادامه راهنمای جامعی برای آن آماده کرده‌ایم. ما در مجموعه پیچ ام‌دی‌اف می‌دانیم که شناخت تفاوت میان استانداردهای DIN 933 و DIN 931 و درک مفهوم کلاس‌های مقاومتی، مرز بین یک اتصال ایمن و یک سازه خطرآفرین است؛ بنابراین تا انتهای این مطلب همراه ما باشید.
پیچ شش گوش چیست و چرا پرمصرف‌ترین اتصال صنعتی است؟
پیچ شش گوش که در اصطلاح بازاری و صنعتی ایران به «پیچ آچارخور» نیز معروف است، استوانه‌ای فلزی با رزوه‌های خارجی است که در یک سر آن، یک گل (Head) شش‌ضلعی قرار دارد. برخلاف پیچ‌های آلن که حفره‌ای در داخل گل دارند، در پیچ‌های شش گوش نیرو از محیط خارجی گل وارد می‌شود.
این طراحی دو مزیت بزرگ دارد که کارشناسان pichmdf.com همواره بر آن تاکید دارند:
- تحمل گشتاور بالا: هندسه شش‌ضلعی امکان درگیری کامل آچار با سطح پیچ را فراهم می‌کند و می‌توان نیروی چرخشی بسیار زیادی را برای سفت کردن نهایی (Tightening) اعمال کرد؛
- دسترسی آسان: در فضاهایی که محدودیت ارتفاع وجود دارد یا امکان استفاده از پیچ‌گوشتی نیست، آچارهای تخت به‌راحتی از بغل با پیچ درگیر می‌شوند.
اگر برای پروژه خود به‌دنبال سایز خاصی از پیچ‌های آچارخور هستید که در بازار کمیاب است، همین حالا با واحد فروش پیچ ام‌دی‌اف تماس بگیرید تا موجودی انبار را برایتان چک کنیم. همچنین اگر در کنار این محصول به اتصالات خودکار نیاز دارید، می‌توانید دسته‌بندی پیچ سرمته را نیز بررسی کنید.
برای تکمیل اتصالات خود می‌توانید انواع مهره شش گوش متناسب با این پیچ‌ها را نیز خریداری کنید.

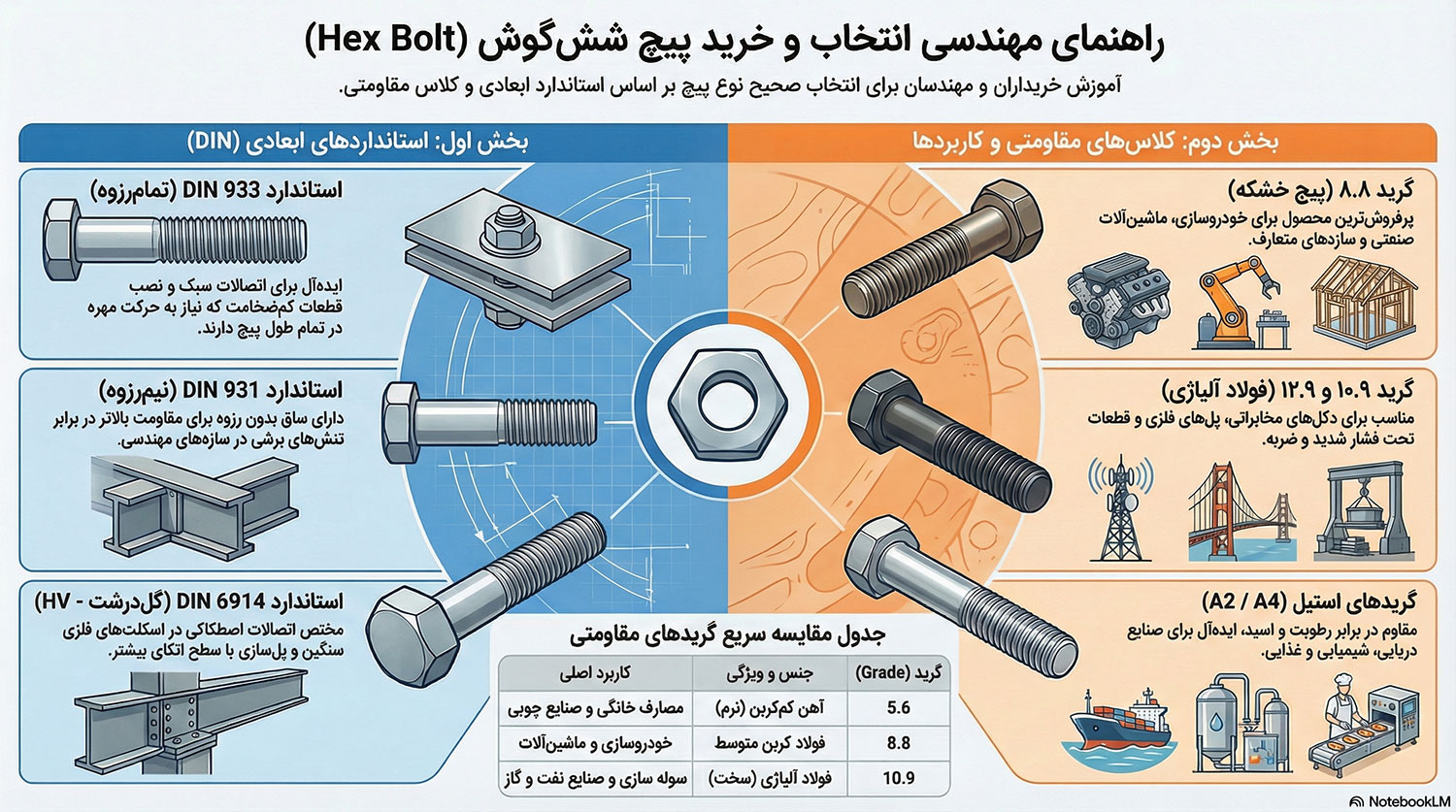

انواع پیچ شش گوش بر اساس استاندارد ابعادی (DIN)
یکی از مهم‌ترین فاکتورها در خرید پیچ شش گوش، توجه به نوع رزوه و استاندارد ابعادی آن است. در صنعت اتصالات، انستیتو استاندارد آلمان (DIN) معتبرترین مرجع است. براساس این استاندارد، پیچ‌های شش گوش به سه دسته اصلی تقسیم می‌شوند:
۱. پیچ شش گوش تمام رزوه (DIN 933)
همانطور که از نامش پیداست، در این استاندارد، رزوه‌ها از نوک پیچ شروع می‌شوند و تا دقیقاً زیر گل پیچ ادامه دارند. این نوع پیچ‌ها معمولاً در اتصالات سبک‌تر، نصب قطعاتی که ضخامت کمی دارند، یا مواردی که نیاز است مهره در تمام طول پیچ حرکت کند، استفاده می‌شوند. برای مثال در صنایع تابلوسازی برق یا اتصالات فلنج‌های سبک، DIN 933 گزینه محبوبی است که می‌توانید انواع آن را در سبد محصولات pichmdf.com بیابید.
۲. پیچ شش گوش نیم رزوه (DIN 931)
این استاندارد فنی‌تر و مهندسی‌تر است. در انواع پیچ شش گوش نیم رزوه مطابق DIN 931، بخشی از ساق پیچ (Shank) که نزدیک به گل پیچ است، بدون رزوه و صیقلی باقی می‌ماند و فقط انتهای ساق رزوه می‌شود.
چرا نیم رزوه؟ این طراحی تصادفی نیست. در اتصالات سازه‌ای، معمولاً دو قطعه فلزی روی هم لغزش دارند و به بدنه پیچ نیرو وارد می‌کنند که به آن «تنش برشی» (Shear Stress) می‌گویند. قطر جان پیچ در قسمت بدون رزوه بیشتر از قسمت رزوه شده است و سطح مقطع یکپارچه‌ای دارد؛ بنابراین مقاومت آن در برابر بریده شدن بسیار بیشتر است.
۳. پیچ‌های شش گوش گل‌درشت (DIN 6914 – HV)
این پیچ‌ها که به پیچ‌های سازه‌ای یا پیچ اچ وی شهرت دارند، دارای گل بزرگتری نسبت به دو مدل قبلی هستند. همچنین طول رزوه آن‌ها کوتاه‌تر است و همراه با مهره اچ وی مونتاژ می‌شوند.
این نوع پیچ مختص اتصالات اصطکاکی در اسکلت‌های فلزی سنگین، پل‌سازی و سازه های فضایی است. گلِ بزرگتر باعث می‌شود سطح اتکای پیچ روی قطعه بیشتر و فشار ناشی از پیش‌تنیدگی بهتر توزیع شود.
کلاس‌های مقاومتی و گریدهای پیچ شش گوش
هنگامی‌که قصد استعلام قیمت پیچ شش گوش را از سایت پیچ ام‌دی‌اف دارید، متوجه تفاوت قیمت فاحش بین پیچ‌های هم‌سایز می‌شوید. این اختلاف ناشی از گرید یا کلاس مقاومتی پیچ است. گرید، شناسنامه فنی پیچ است که روی گل آن حک می‌شود و انتخاب صحیح آن برای ایمنی سازه حیاتی است.
در جدول زیر، مشخصات کامل گریدهای موجود در انبار ما را مشاهده میکنید:
| گرید (Grade) | نام رایج در بازار | جنس و ویژگی‌های فنی | کاربرد اصلی |
|---|---|---|---|
| 5.6 | پیچ آهنی | فولاد کم‌کربن، نرم و چکش‌خوار. مقاومت کششی پایین اما انعطاف‌پذیر. | اتصالات معمولی و سبک، صنایع چوبی و مصارف خانگی با بار کم |
| 8.8 | پیچ خشکه | فولاد کربن متوسط با عملیات حرارتی. سخت‌تر و تردتر از آهن. (پرفروش‌ترین محصول پیچ ام دی اف همراه با مهره خشکه) | خودروسازی، ماشین‌آلات صنعتی، اتصالات فلنج و سازه‌های متعارف |
| 10.9 | فولاد آلیاژی | فولاد آلیاژی با مقاومت کششی بسیار بالا. مقاوم در برابر خستگی و ضربه. | دکل‌های مخابراتی، سوله‌سازی، پل‌های فلزی و صنایع نفت و گاز |
| 12.9 | آلیاژی پرکربن | بالاترین حد سختی و استحکام. بسیار مقاوم در برابر سایش. | قطعات تحت فشار شدید، پرس‌های هیدرولیک و جرثقیل‌های تناژ بالا |

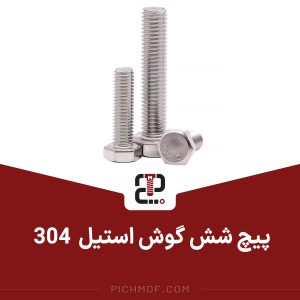

| A2 / A4 | پیچ استیل | استیل ۳۰۴ (ضدزنگ) و ۳۱۶ (ضد اسید). مقاوم در برابر رطوبت و خورندگی. | محیط‌های مرطوب (شمال/جنوب)، صنایع دریایی، شیمیایی و غذایی |

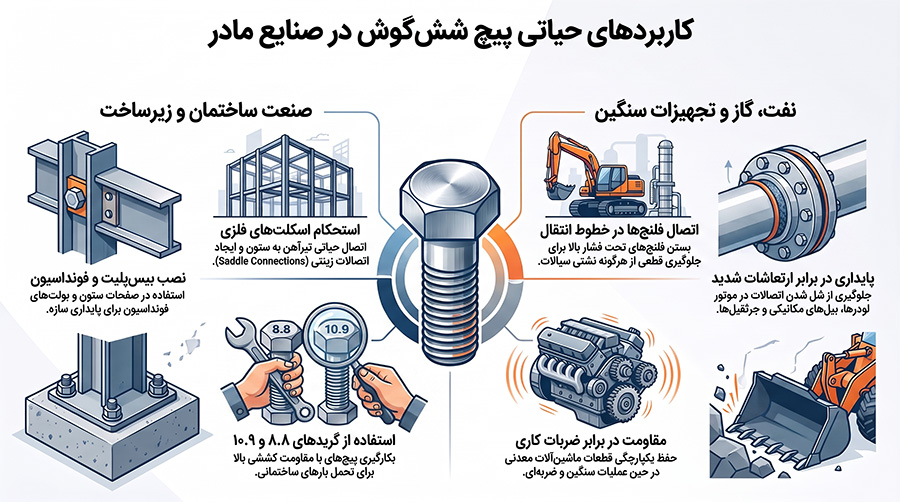

کاربردهای اصلی پیچ شش گوش در صنایع مادر
تنوع سایز و گرید پیچ‌های شش گوش باعث شده است تا هیچ صنعتی بدون آن‌ها قابل تصور نباشد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:
صنعت ساختمان و عمران
در ساخت اسکلت‌های فلزی (Saddle Connections)، اتصال تیرآهن‌ها به ستون، نصب بیس‌پلیت‌ها (صفحه ستون) و بولت‌های فونداسیون، از پیچ‌های شش گوش گرید ۸.۸ و ۱۰.۹ استفاده می‌شود.
نفت، گاز و پتروشیمی
در پالایشگاه‌ها و خطوط انتقال، هزاران متر لوله توسط فلنج به یکدیگر متصل می‌شوند. برای بستن این فلنج‌ها که تحت فشار بسیار بالای سیالات هستند، از پیچ‌های شش گوش بسیار مقاوم استفاده می‌شود تا از هرگونه نشتی جلوگیری شود.
ماشین‌آلات سنگین و معدنی
یک لودر، بیل مکانیکی یا جرثقیل غول‌پیکر، مجموعه‌ای از قطعات مونتاژ شده است. ارتعاشات موتور و ضربات ناشی از کار سنگین، نیازمند اتصالاتی است که “شُل” نشوند(به همین منظور استفاده از قطعات قفل‌کننده مانند مهره کاسه نمدی یا واشرهای فنری الزامی است).
عوامل موثر بر قیمت پیچ شش گوش
قیمت پیچ شش گوش تحت تاثیر عوامل زیر است:
- سایز دقیق (قطر و طول): قیمت پیچ براساس وزن آن تعیین می‌شود. قطر (M) و طول (L) پیچ مستقیماً وزن و قیمت را مشخص می‌کنند؛
- کلاس مقاومتی (گرید): پیچ‌های گرید ۱۰.۹ به‌دلیل فرایند تولید پیچیده‌تر، قیمت بالاتری نسبت به گرید ۸.۸ و ۵.۶ دارند. هرگز برای کاهش هزینه، از گرید پایین‌تر در سازه‌های حساس استفاده نکنید؛
- نوع پوشش (آبکاری): انتخاب پوشش از خودرنگ (اقتصادی) تا داکرومات (مقاوم)، عاملی کلیدی در تعیین قیمت نهایی است.
پیچ شش گوش گرید 10.9 و نکات مهم انتخاب پوشش
در پیچ‌های شش گوش گرید 10.9، انتخاب نوع پوشش اهمیت زیادی دارد؛ زیرا این پیچ‌ها از فولاد پرمقاومت ساخته می‌شوند و برخی فرآیندهای پوشش‌دهی در صورت اجرای غیراصولی می‌توانند احتمال تردی هیدروژنی و کاهش ایمنی اتصال را افزایش دهند.
در آبکاری الکترولیتی روی که در بازار با عنوان گالوانیزه سرد نیز شناخته می‌شود، کنترل فرآیند و عملیات کاهش هیدروژن اهمیت ویژه‌ای دارد. به همین دلیل، برای پیچ‌های گرید بالا باید پوشش‌دهی مطابق استانداردهای فنی و توسط مجموعه‌های تخصصی انجام شود.
گالوانیزه گرم نیز برای برخی پیچ‌های کلاس 10.9 قابل استفاده است، مشروط بر اینکه ابعاد پیچ، رزوه و فرآیند پوشش‌دهی مطابق استاندارد مربوطه انتخاب و کنترل شوند.
یکی از گزینه‌های رایج برای پیچ‌های پرمقاومت، پوشش زینک فلیک است که با روش غیرالکترولیتی اجرا می‌شود. پوشش‌هایی مانند داکرومت و سیستم‌های مشابه زینک فلیک، علاوه بر مقاومت مناسب در برابر خوردگی، خطر تردی هیدروژنی ناشی از فرآیند آبکاری الکترولیتی را کاهش می‌دهند.
انواع پیچ شش گوش واشردار و فلنجی
علاوه بر پیچ‌های شش گوش تمام‌رزوه و نیم‌رزوه، مدل‌های واشردار و فلنجی نیز برای کاربردهای صنعتی تولید می‌شوند. تفاوت اصلی این پیچ‌ها در طراحی قسمت زیر گل پیچ و نحوه توزیع فشار روی سطح اتصال است.
پیچ شش گوش سر واشردار
پیچ شش گوش سر واشردار دارای سطح تکیه‌گاه بزرگتری در زیر گل پیچ است. این طراحی باعث توزیع بهتر فشار روی قطعه کار می‌شود و در برخی اتصالات می‌تواند نیاز به استفاده از واشر مجزا را کاهش دهد. این مدل در اتصالات ورق‌های فلزی، تجهیزات صنعتی و کاربردهای کارگاهی استفاده می‌شود.
پیچ شش گوش فلنجی
پیچ شش گوش فلنجی دارای یک فلنج یکپارچه در زیر گل شش‌گوش است که سطح تماس بیشتری با قطعه ایجاد می‌کند. این ساختار باعث توزیع یکنواخت‌تر نیروی بستن و افزایش پایداری اتصال می‌شود و در بسیاری از کاربردها نیاز به واشر جداگانه را کاهش می‌دهد(مشابه اتصال مکمل با مهره واشردار).
پیچ‌های فلنجی در ماشین‌آلات، تجهیزات صنعتی، صنایع خودرویی و اتصالات فلزی کاربرد گسترده‌ای دارند. استاندارد DIN 6921 یکی از نام‌های شناخته‌شده این نوع پیچ در بازار است که بعدها با استانداردهای جدیدتر جایگزین شده است.
چرا خرید پیچ شش گوش از «پیچ ام‌دی‌اف»؟
در بازار پرنوسان آهن و اتصالات، پیدا کردن تأمین‌کننده‌ای که هم قیمت مناسب ارائه دهد و هم کیفیت بار را تضمین کند، دغدغه اصلی پیمانکاران و صنعتگران است. ما در مجموعه pichmdf.com با تکیه بر سال‌ها تجربه و شناخت نیاز بازار، مزایای زیر را برای مشتریان خود فراهم کرده‌ایم:
- حذف واسطه‌ها و قیمت رقابتی: ما محصولات را مستقیماً از کارخانجات معتبر داخلی و وارداتی تأمین می‌کنیم. خرید از فروشگاه ما به‌معنای خرید با قیمت دست‌اول و حذف هزینه‌های اضافی واسطه‌گری است؛
- تضمین آزمایشگاهی کیفیت (Test Report): در سازه‌های حساس، شوخی با کیفیت پیچ یعنی بازی با جان انسان‌ها. تمامی پیچ‌های گرید ۱۰.۹ و ۸.۸ ما قابلیت ارائه برگه تست کشش و سختی‌سنجی از آزمایشگاه‌های معتبر را دارند؛
- تنوع کامل سایز و پوشش: فرقی نمی‌کند یک کارتن پیچ نمره ۶ بخواهید یا چند تن پیچ سازه‌ای سایز بالا؛ انبار ما کامل است؛
- مشاوره فنی رایگان: اگر نمی‌دانید برای دستگاه یا سازه خود از چه گریدی استفاده کنید، کارشناسان فنی com قبل از خرید به شما مشاوره می‌دهند تا از هزینه‌های اشتباه جلوگیری کنید؛
- ارسال سریع به سراسر کشور: پروژه شما نباید معطل بماند. تیم لجستیک ما سفارشات شما را در کوتاه‌ترین زمان بسته‌بندی و از طریق باربری‌های مطمئن به تمام نقاط ایران ارسال می‌کند.
اعتبار فروشگاه پیچ ام‌دی‌اف، رضایت مشتریانی است که سال‌هاست پروژه‌های خود را با اتصالات پیچ ام‌دی‌اف برپا کرده‌اند. برای استعلام قیمت و موجودی با ما تماس بگیرید.
تضمین امنیت سازه با پیچ شش گوش
پیچ شش گوش شاید قطعه‌ای کوچک به نظر برسد، اما بار ایمنی و استحکام صنایع بزرگ را به دوش می‌کشد. انتخاب صحیح بین پیچ تمام رزوه و نیم رزوه و تشخیص درست گرید مورد نیاز، کلید موفقیت پروژه شماست.
ما در فروشگاه اینترنتی پیچ ام‌دی‌اف با تأمین انواع پیچ‌های شش گوش استاندارد و حذف واسطه‌ها، تلاش می‌کنیم بهترین کیفیت را با مناسب‌ترین قیمت به دست شما برسانیم. برای دریافت لیست قیمت روز و ثبت سفارش، همین حالا با شماره‌های درج‌شده در سایت تماس بگیرید. کارشناسان این مجموعه آماده پاسخگویی به شما هستند.
سوالات متداول
۱. برای ساخت سوله و اسکلت فلزی از چه گریدی استفاده کنیم؟
استاندارد رایج برای سازه‌های فلزی پیچ‌های گرید ۱۰.۹ و یا پیچ‌های HV هستند. در سازه‌های سبک‌تر ممکن است از گرید ۸.۸ نیز استفاده شود.
۲. آیا پیچ خشکه (۸.۸) زنگ می‌زند؟
بله، فولاد خشکه اگر بدون پوشش باشد اکسید می‌شود. برای محیط‌های مرطوب حتماً هنگام سفارش به کارشناسان ما اعلام کنید که نیاز به پوشش گالوانیزه یا داکرومات دارید.
۳. عدد حک شده روی گل پیچ (مثلا ۸.۸) به چه معناست؟
عدد اول (۸) نشان‌دهنده استحکام کششی نهایی و عدد دوم (۸) نشان‌دهنده تنش تسلیم پیچ است.
