مهره واشردار

اگر به‌فکر خرید مهره واشردار برای پروژه‌های صنعتی، ساختمانی یا خودرویی هستید، انتخاب محصولی باکیفیت و متناسب با نوع اتصال اهمیت زیادی دارد. مهره واشردار یا Flange Nut به‌دلیل داشتن فلنج یکپارچه، بدون نیاز به استفاده از واشر جداگانه، اتصالی ایمن‌تر و مقاوم‌تر ایجاد می‌کند. این ویژگی باعث شده است که امروزه در بسیاری از صنایع، از خودروسازی گرفته تا ماشین‌آلات صنعتی و سازه‌های فلزی، استفاده از این نوع مهره به گزینه‌ای استاندارد تبدیل شود. در فروشگاه پیچ MDF، انواع مهره واشردار در سایزها، آچارخورها و گام رزوه‌های مختلف با کیفیت‌های متنوع و قیمت مهره واشردار مناسب عرضه می‌شوند تا بتوانید متناسب با نیاز پروژه خود بهترین انتخاب را داشته باشید. برای انتخاب دقیق و آگاهانه در ادامه ما را همراهی کنید.

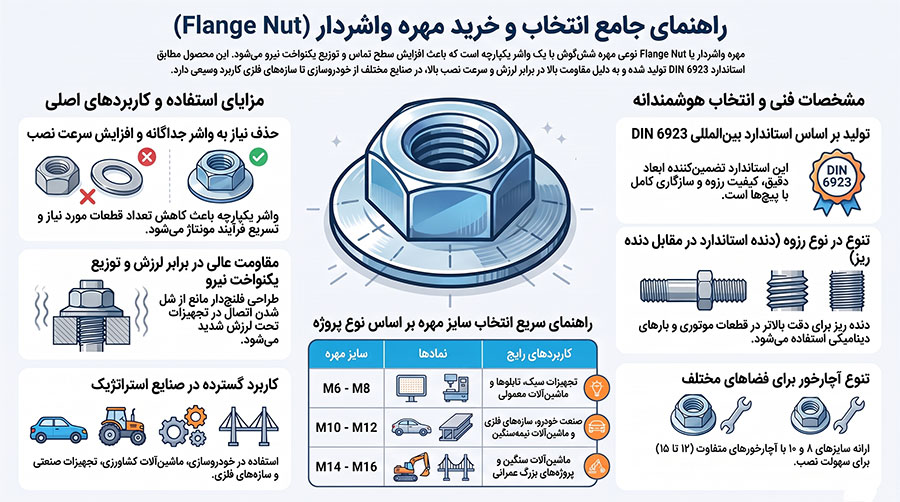

مهره واشردار چیست؟

مهره واشردار که با نام مهره فلنج دار یا Flange Nut نیز شناخته می‌شود، نوعی مهره شش‌گوش است که در قسمت زیرین خود یک فلنج یا واشر یکپارچه دارد. این فلنج سطح تماس بیشتری با قطعه ایجاد می‌کند و باعث می‌شود نیروی واردشده هنگام بستن مهره، به‌صورت یکنواخت روی سطح توزیع شود.

مزایای استفاده از مهره واشردار

محبوبیت بالای مهره‌های واشردار تنها به‌دلیل حذف واشر نیست؛ بلکه این محصول مزایای متعددی دارد که آن را به یکی از پرکاربردترین اتصالات صنعتی تبدیل کرده است. از مهم‌ترین مزایای آن می‌توان به موارد زیر اشاره کرد:

• افزایش سطح تماس با قطعه؛
• جلوگیری از شل شدن اتصال؛
• حذف نیاز به واشر جداگانه؛
• سرعت بیشتر در نصب؛
• توزیع یکنواخت نیرو؛
• مناسب برای اتصالات تحت لرزش؛
• کاهش هزینه‌های نگهداری.

انواع مهره واشردار

مهره‌های واشردار با وجود داشتن ساختار کلی مشابه، از نظر نوع رزوه، سایز، آچارخور و کیفیت ساخت تنوع بالایی دارند. شناخت این تفاوت‌ها باعث می‌شود هنگام خرید بتوانید میان مهره‌های فلنج‌دار یا اتصالات سنگین نظیر انواع انکر بولت، محصولی را انتخاب کنید که با شرایط کاری پروژه شما کاملاً سازگار باشد.

مهره واشردار دنده استاندارد

رایج‌ترین نوع مهره فلنج دار، مدل دنده استاندارد است. این مهره‌ها مطابق استانداردهای بین‌المللی تولید می‌شوند و با پیچ‌هایی که رزوه معمولی دارند، قابل استفاده هستند.

از آنجا که بیشتر تجهیزات صنعتی، سازه‌های فلزی و ماشین‌آلات از پیچ‌های دنده استاندارد استفاده می‌کنند، این مدل بیشترین کاربرد را دارد. همچنین به‌دلیل تولید انبوه، معمولاً قیمت مهره واشردار دنده استاندارد نسبت به مدل‌های خاص مناسب‌تر است.

ویژگی‌های مهره واشردار دنده استاندارد:

• مناسب برای اغلب اتصالات صنعتی؛
• نصب آسان و سریع؛
• تنوع بالا در سایز؛
• سازگار با انواع پیچ‌های استاندارد؛
• موجود در گریدها و کیفیت‌های مختلف.

مهره واشردار دنده ریز

در برخی کاربردهای تخصصی، به‌ویژه در صنعت خودرو و ماشین‌آلات دقیق، از مهره‌های دنده ریز استفاده می‌شود. در این مدل فاصله بین رزوه‌ها کمتر از رزوه استاندارد است و همین موضوع باعث افزایش سطح درگیری بین پیچ و مهره می‌شود.

به‌عنوان مثال، مهره M10×1.25 یکی از رایج‌ترین مدل‌های دنده ریز است که در بسیاری از قطعات موتوری و سیستم تعلیق خودروها مورد استفاده قرار می‌گیرد.

مزایای مهره واشردار دنده ریز:

• مقاومت بیشتر در برابر باز شدن بر اثر لرزش؛
• دقت بالاتر در تنظیم اتصال؛
• تحمل بهتر بارهای دینامیکی؛
• مناسب برای تجهیزات حساس.

البته باید توجه داشت که مهره دنده ریز تنها با پیچی که همان گام رزوه را دارد قابل استفاده است و با پیچ‌های دنده استاندارد سازگار نیست.

انواع مهره واشردار براساس سایز

یکی از مهم‌ترین موارد هنگام خرید مهره واشردار، انتخاب سایز مناسب است. سایز مهره باید کاملاً با قطر پیچ یکسان باشد تا اتصال ایمن و استانداردی ایجاد شود.

برخی از سایزهای پرکاربرد آن را در جدول زیر مشاهده می‌کنید:

سایز مهره	کاربردهای رایج
M6	تجهیزات سبک، تابلوها، قطعات کوچک
M8	ماشین‌آلات سبک، تجهیزات صنعتی
M10	خودروسازی، سازه‌های فلزی، تجهیزات صنعتی
M12	ماشین‌آلات نیمه‌سنگین
M14	سازه‌های فلزی و تجهیزات صنعتی
M16	ماشین‌آلات سنگین و پروژه‌های عمرانی

هرچه سایز مهره بزرگ‌تر باشد، توان تحمل بار و استحکام اتصال نیز افزایش پیدا می‌کند. به‌همین دلیل انتخاب سایز مناسب باید براساس مشخصات فنی پروژه انجام شود. در این زمینه می توانید صفحه مهره خاردار را هم مشاهده کنید.

مهره واشردار براساس آچارخور

یکی از ویژگی‌هایی که فروشگاه پیچ MDF را از بسیاری از تأمین‌کنندگان متمایز می‌کند، عرضه مهره‌های واشردار با آچارخورهای مختلف است. این تنوع باعث می‌شود کاربر بتواند متناسب با فضای نصب و ابزار موجود، بهترین گزینه را انتخاب کند.

مهره سایز ۸

این سایز معمولاً در دو مدل عرضه می‌شود:

• آچار ۱۲؛
• آچار ۱۳.

وجود دو نوع آچارخور باعث می‌شود در فضاهای محدود یا پروژه‌هایی که ابزار خاصی مورد استفاده قرار می‌گیرد، انتخاب مناسب‌تری داشته باشید.

مهره سایز ۱۰

مهره‌های سایز ۱۰ نیز در دو مدل مختلف موجود هستند:

• آچار ۱۴؛
• آچار ۱۵.

این ویژگی در صنایع مختلف، به‌ویژه خودروسازی، اهمیت زیادی دارد؛ زیرا برخی قطعات تنها با آچارخور مشخصی طراحی شده‌اند و استفاده از مدل نامناسب می‌تواند فرایند نصب را دشوار کند.

استاندارد DIN 6923 چیست؟

بیشتر مهره‌های واشردار موجود در بازار بر اساس استاندارد DIN 6923 تولید می‌شوند. این استاندارد یکی از شناخته‌شده‌ترین استانداردهای بین‌المللی برای مهره‌های فلنج‌دار است و مشخصات ابعادی، رزوه، تلرانس‌ها و ویژگی‌های فنی محصول را تعیین می‌کند.

تولید مطابق این استاندارد مزایای متعددی دارد، از جمله:

• ابعاد دقیق و یکنواخت؛
• رزوه‌کاری استاندارد؛
• سازگاری کامل با پیچ‌های استاندارد؛
• نصب آسان؛
• عملکرد مطمئن در شرایط کاری مختلف.

به‌همین دلیل هنگام خرید مهره واشردار بهتر است محصولاتی را انتخاب کنید که مطابق استاندارد DIN 6923 تولید شده باشند؛ زیرا این استاندارد تضمین‌کننده کیفیت و سازگاری قطعه با سایر اتصالات است.

کاربردهای مهره واشردار

طراحی ویژه این نوع مهره باعث شده است که در طیف وسیعی از صنایع مورد استفاده قرار گیرد. مقاومت بالا در برابر لرزش، توزیع مناسب فشار و سرعت نصب، از مهم‌ترین دلایل استفاده گسترده از آن هستند. کاربردهای اصلی این نوع مهره عبارت‌اند از:

• صنعت خودروسازی؛
• ماشین‌آلات صنعتی؛
• ماشین‌آلات کشاورزی؛
• سازه‌های فلزی؛
• تجهیزات دارای لرزش.

تفاوت مهره واشردار با مهره معمولی

اگرچه هر دو نوع مهره وظیفه ایجاد اتصال بین پیچ و قطعه را بر عهده دارند، اما از نظر طراحی، عملکرد و کاربرد تفاوت‌های مهمی با یکدیگر دارند. شناخت این تفاوت‌ها به شما کمک می‌کند هنگام خرید مهره واشردار، گزینه مناسب‌تری را برای پروژه خود انتخاب کنید.

ویژگی	مهره معمولی	مهره واشردار
نیاز به واشر تخت	دارد	ندارد
سطح تماس با قطعه	کمتر	بیشتر
توزیع فشار	معمولی	یکنواخت
سرعت نصب	کمتر	بیشتر
مقاومت در برابر لرزش	متوسط	بالا
احتمال آسیب به سطح قطعه	بیشتر	کمتر
تعداد قطعات مورد نیاز	پیچ، مهره و واشر	پیچ و مهره

همان‌طور که مشاهده می‌کنید، طراحی فلنج در مهره واشردار باعث می‌شود اتصال ایمن‌تر، سریع‌تر و اقتصادی‌تر باشد. برای همین در بسیاری از پروژه‌های صنعتی، این محصول جایگزین مهره‌های معمولی شده است(در حالی که در اتصالات ساده‌تر، ترکیب مهره با واشر تخت یا واشر فنری به کار گرفته می‌شود).

استانداردهای مرجع بین‌المللی در تولید مهره واشردار (DIN 6923، EN 1661 و DIN 6926)

مهره‌های واشردار (فلنج‌دار) بر اساس ساختار بدنه و مکانیزم قفل‌شوندگی در قالب چند استاندارد معتبر صنعتی تولید می‌شوند که هر یک مشخصات ابعادی و کاربری متفاوتی دارند:

• ۱- استاندارد DIN 6923 (معادل ISO 4161 و EN 1661):
  مرجع اصلی و پرمصرف‌ترین استاندارد تولید مهره‌های واشردار شش‌گوش در جهان است. این مدل به صورت یکپارچه از مهره شش‌گوش و لبه واشر دایره‌ای پهن تشکیل شده و در دو تیپ کف‌صاف و دندانه‌دار (آج‌دار ضدلرزش) برای کاربردهای عمومی ساختمانی، اسکلت‌های سبک، قطعات خودرو و تاسیسات استفاده می‌شود.
• ۲- استاندارد DIN 6926 (مهره واشردار کاسه نمدی / Flange Lock Nut with Nylon Ring):
  ترکیبی مهندسی از مهره واشردار و مهره کاسه نمدی است. این مهره در قسمت پایینی دارای فلنج پهن برای پخش بار و در بخش بالایی دارای یک رینگ پلیمری (پلی‌آمید) قفل‌کننده است. این ساختار ویژه بالاترین میزان پایداری در برابر ارتعاشات سنگین را بدون نیاز به هیچ واشر اضافی فراهم می‌سازد.
• ۳- استاندارد DIN 6927 (مهره واشردار قفلی تمام‌فلزی / All-Metal Prevailing Torque Flange Nut):
  این مدل مشابه DIN 6926 عملکرد ضدلرزش دارد، اما به جای رینگ نایلونی، قفل‌شوندگی از طریق تغییر فرم جزئی رزوه‌های بالایی ایجاد می‌شود؛ بنابراین برای محیط‌های صنعتی با حرارت بالا (بیش از ۱۲۰ درجه سانتی‌گراد) نظیر مانیفولد اگزوز و بخش‌های داغ موتور خودرو مناسب است.

۳ مزیت مهندسی مهره واشردار نسبت به ترکیب «مهره شش‌گوش + واشر تخت مجزا»

در بسیاری از خطوط تولید صنعتی و کارگاه‌های مونتاژ، جایگزین کردن ترکیب سنتی (مهره شش‌گوش معمولی + یک یا دو واشر تخت مجزا) با مهره واشردار یکپارچه (DIN 6923) باعث بهبود چشمگیر کیفیت اتصال و کاهش هزینه‌ها می‌شود. سه مزیت کلیدی این طراحی عبارتند از:

• ۱- توزیع یکنواخت بار فشاری و جلوگیری از دفرمه شدن ورق‌های نازک:
  پایه فلنج پهن مهره واشردار، مساحت نشیمنگاه اتصال را تا حدود ۳۰ الی ۵۰ درصد نسبت به مهره شش‌گوش معمولی افزایش می‌دهد. این پخش سطح تماس مانع از تمرکز تنش در یک نقطه شده و از فرو رفتن مهره در قطعات نرم، ترک خوردن رنگ یا له‌شدگی ورق‌های فلزی و پروفیل‌های آلومینیومی جلوگیری می‌کند.
• ۲- پوشش کامل سوراخ‌های اورسایز و لوبیایی (Slotted Holes):
  در شاسی خودروها، سینی‌های کابل (در ترکیب با پیچ متری گالوانیزه) و ریل‌های استراکچر پنل‌های خورشیدی، سوراخ‌ها به صورت لوبیایی یا با لقی بالا پانچ می‌شوند تا امکان رگلاژ وجود داشته باشد. قطر خارجی پهن واشر یکپارچه این مهره، دهانه سوراخ‌های لوبیایی را به طور کامل مهار کرده و از رد شدن یا کج نشستن مهره جلوگیری می‌نماید.
• ۳- افزایش سرعت مونتاژ و حذف خطای انسانی در خطوط تولید:
  در خطوط مونتاژ انبوه، فرآیند برداشتن و جاگذاری واشر تخت مجزا یک مرحله زمان‌بر است که خطر جا انداختن یا افتادن واشر را نیز به همراه دارد. استفاده از مهره واشردار تک‌قطعه‌ای، سرعت کار اپراتور یا ابزارهای بادی و برقی اتوماتیک را به طور محسوسی افزایش داده و زمان مونتاژ نهایی را کوتاه می‌کند.

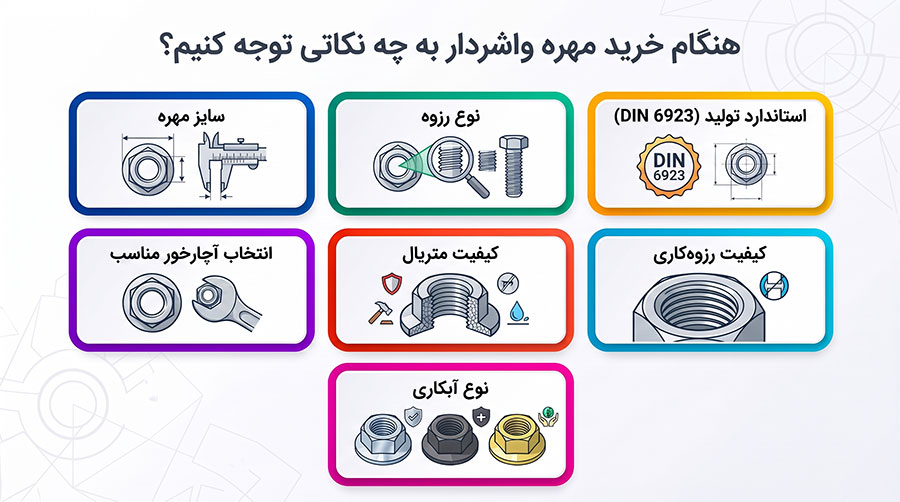

هنگام خرید مهره واشردار به چه نکاتی توجه کنیم؟

تنوع بالای مهره‌های واشردار باعث شده است که انتخاب محصول مناسب تنها براساس سایز امکان‌پذیر نباشد. پیش از خرید بهتر است به چند نکته مهم توجه کنید تا اتصال نهایی از نظر ایمنی، دوام و عملکرد، بهترین نتیجه را داشته باشد.

سایز مهره

اولین و مهم‌ترین نکته، انتخاب سایز صحیح است. قطر داخلی مهره باید دقیقاً با قطر پیچ مطابقت داشته باشد. استفاده از مهره‌ای با سایز نامناسب می‌تواند باعث کاهش استحکام اتصال یا آسیب دیدن رزوه‌ها شود.

نوع رزوه

در کنار سایز، نوع رزوه نیز اهمیت زیادی دارد. برخی پروژه‌ها از رزوه استاندارد و برخی دیگر از رزوه دنده ریز استفاده می‌کنند. بنابراین قبل از خرید مهره واشردار، نوع رزوه پیچ را بررسی کنید.

استاندارد تولید

محصولاتی که مطابق استاندارد DIN 6923 تولید شده‌اند، از نظر ابعاد، کیفیت رزوه و دقت ساخت، عملکرد مطمئن‌تری دارند و با پیچ‌های استاندارد سازگاری کامل خواهند داشت.

کیفیت متریال

جنس مهره تأثیر مستقیمی بر مقاومت و طول عمر آن دارد. مهره‌هایی که از فولاد باکیفیت و با استانداردهای گرید بالایی همچون انواع مهره HV تولید شده‌اند، دربرابر فشار، ضربه و سایش مقاومت بیشتری دارند و برای استفاده در پروژه‌های صنعتی گزینه مناسب‌تری هستند.

کیفیت رزوه‌کاری

رزوه‌های دقیق و یکنواخت باعث می‌شوند مهره به‌راحتی روی پیچ بسته شود و درگیری کامل بین پیچ و مهره ایجاد شود. رزوه‌کاری نامناسب علاوه‌بر سخت شدن نصب، می‌تواند موجب آسیب به پیچ نیز شود.

نوع آبکاری

در محیط‌های مرطوب یا خورنده، استفاده از مهره‌های آبکاری‌شده اهمیت زیادی دارد. آبکاری مناسب، مقاومت قطعه را در برابر زنگ‌زدگی افزایش می‌دهد و عمر مفید اتصال را بیشتر می‌کند.

انتخاب آچارخور مناسب

در برخی پروژه‌ها فضای نصب محدود است و استفاده از آچارهای خاص ضرورت دارد. برای همین وجود آچارخورهای مختلف مانند آچار ۱۲، ۱۳، ۱۴ و ۱۵، امکان انتخاب دقیق‌تر را فراهم می‌کند.

عوامل مؤثر بر قیمت مهره واشردار

قیمت مهره واشردار به عوامل مختلفی بستگی دارد و نمی‌توان برای همه مدل‌ها قیمت یکسانی در نظر گرفت. مهم‌ترین عوامل تعیین‌کننده قیمت عبارت‌اند از:

• سایز مهره؛
• نوع رزوه؛
• کیفیت متریال؛
• نوع آبکاری؛
• استاندارد تولید؛
• تعداد سفارش.

اگر قصد خرید در تعداد بالا را دارید، بهتر است پیش از ثبت سفارش، قیمت روز آن را از کارشناسان فروشگاه پیچ ام‌دی‌اف استعلام بگیرید تا بتوانید با توجه به حجم خرید، بهترین انتخاب را داشته باشید.

خرید مهره واشردار از پیچ MDF

اگر به‌دنبال خرید مهره واشردار با کیفیت تضمین‌شده و قیمت مناسب هستید، فروشگاه پیچ MDF مجموعه‌ای کامل از انواع مهره‌های فلنج‌دار را برای کاربردهای مختلف صنعتی، خودرویی و ساختمانی در اختیار شما قرار داده است. همچنین برندهای باکیفیت از جمله 911WB برای پروژه‌هایی که به‌دقت رزوه و استحکام بالا نیاز دارند نیز موجود است.

مزایای خرید از پیچ MDF عبارت‌اند از:

• عرضه مستقیم و قیمت رقابتی؛
• تنوع کامل سایزها و آچارخورها؛
• موجودی مدل‌های دنده استاندارد و دنده ریز؛
• محصولات مطابق استاندارد DIN 6923؛
• عرضه مدل‌های اقتصادی و برندهای باکیفیت؛
• امکان خرید عمده و جزئی؛
• ارسال سریع سفارش‌ها؛
• مشاوره تخصصی برای انتخاب محصول مناسب.

اگر در انتخاب سایز، نوع رزوه یا مدل مناسب تردید دارید، کارشناسان پیچ MDF آماده هستند تا با ارائه مشاوره تخصصی، شما را در انتخاب بهترین گزینه متناسب با نیاز پروژه راهنمایی کنند.

سخن پایانی

مهره واشردار یکی از پرکاربردترین اتصالات در صنایع مختلف است که به‌خاطر طراحی فلنج‌دار، استحکام اتصال را افزایش می‌دهد و نیاز به استفاده از واشر جداگانه را از بین می‌برد. توزیع یکنواخت فشار، مقاومت بیشتر در برابر لرزش، سرعت بالاتر در نصب و کاهش هزینه‌های مونتاژ، تنها بخشی از مزایای این محصول هستند.

هنگام خرید مهره واشردار باید به عواملی مانند سایز، نوع رزوه، استاندارد تولید، کیفیت متریال و شرایط کاری پروژه توجه کنید تا بهترین عملکرد را از اتصال خود دریافت کنید. در فروشگاه پیچ MDF، انواع مهره واشردار در سایزها و مدل‌های متنوع با قیمت مناسب عرضه می‌شود تا بتوانید با اطمینان خاطر، محصول مورد نیاز خود را به‌صورت عمده یا جزئی تهیه کنید. برای مشاوره رایگان با کارشناسان ما تماس بگیرید.

سوالات متداول

۱. آیا مهره واشردار جایگزین واشر تخت می‌شود؟

بله. فلنج تعبیه‌شده در قسمت زیرین مهره، نقش واشر تخت را ایفا می‌کند و در بسیاری از کاربردها نیازی به استفاده از واشر جداگانه نیست.

۲. تفاوت مهره واشردار دنده ریز با دنده استاندارد چیست؟

مدل‌های دنده ریز دارای فاصله کمتر بین رزوه‌ها هستند و برای کاربردهایی که نیاز به دقت و مقاومت بیشتر در برابر لرزش دارند، مانند صنعت خودرو، مناسب‌تر هستند.

۳. استاندارد DIN 6923 چه اهمیتی دارد؟

این استاندارد مشخصات فنی، ابعاد و کیفیت ساخت مهره‌های واشردار را تعیین می‌کند و باعث سازگاری کامل آن‌ها با پیچ‌های استاندارد می‌شود.

۴. چگونه سایز مناسب مهره واشردار را انتخاب کنیم؟

سایز مهره باید دقیقاً با قطر و نوع رزوه پیچ یکسان باشد. در صورت استفاده از پیچ دنده ریز، مهره نیز باید همان گام رزوه را داشته باشد.

۵. چه عواملی بر قیمت مهره واشردار تأثیر می‌گذارند؟

سایز، نوع رزوه، کیفیت متریال، نوع آبکاری، برند، استاندارد تولید و تعداد سفارش از مهم‌ترین عوامل مؤثر بر قیمت مهره واشردار هستند.
