مهره HV

در دنیای سازه‌های فلزی عظیم و اتصالات اصطکاکی، انتخاب قطعاتی که بتوانند بارهای دینامیکی و استاتیکی فوق‌سنگین را تحمل کنند، خط قرمز مهندسان است. مهره اچ وی (High Strength Nut) به‌عنوان مکمل حیاتی پیچ‌های شش‌گوش سنگین، نقشی تعیین‌کننده در پایداری پروژه‌های ملی و صنعتی ایفا می‌کند. اگر در جستجوی تضمین امنیت اتصال و خرید مستقیم از تولیدکننده هستید، مجموعه پیچ ام‌دی‌اف، مرجع تخصصی پخش پیچ و مهره خشکه و گالوانیزه، بهترین کیفیت را با قیمتی رقابتی در اختیار شما قرار می‌دهد.

در ادامه ضمن بررسی مشخصات فنی، استانداردها و لیست قیمت، به این سوال پاسخ می‌دهیم که چرا مهره‌های HV در کنار پیچ HV قلب تپنده اتصالات سازه‌ای هستند.

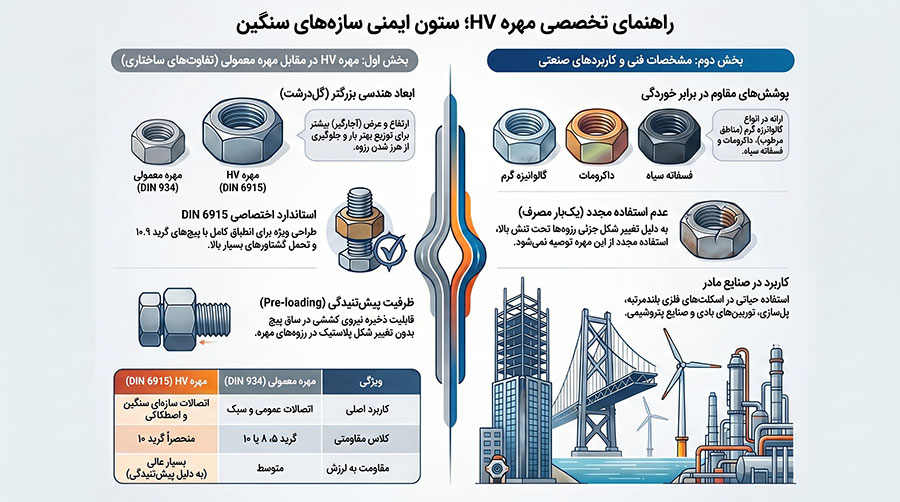

مهره اچ وی (HV) چیست و چه تفاوتی با مهره‌های معمولی دارد؟

مهره اچ وی که در بازار ایران با نام مهره خشکه گل‌گشاد یا مهره سنگین نیز شناخته می‌شود، قطعه‌ای است که به‌طور خاص برای استفاده در اتصالات اصطکاکی و پیش‌تنیده (Pre-loaded) طراحی شده است. عبارت HV مخفف واژه آلمانی Hochfest Vorgespannt به‌معنای «مقاومت بالا برای پیش‌تنیدگی» است.

تفاوت اصلی این مهره با سایر اتصالات رزوه‌ای (نظیر مهره‌های معمولی DIN 934 یا اتصالات پیچ آلن) در ابعاد هندسی و خواص مکانیکی آن نهفته است. مهره HV دارای عرض (آچارگیر) بیشتر و ارتفاع بلندتری است. این افزایش حجم متریال دو هدف اصلی را دنبال می‌کند:

1. افزایش سطح درگیری رزوه‌ها: برای تحمل نیروهای کششی بسیار بالا بدون هرز شدن (Stripping)؛
2. توزیع بهتر بار: سطح تماس بزرگتر با واشر و قطعه کار، فشار سطحی را کاهش می‌دهد و از لهیدگی قطعات جلوگیری می‌کند.

این مهره‌ها دقیقاً براساس استانداردهای بین‌المللی DIN 6915 و یا معادل‌های جدیدتر آن نظیر EN 14399-4 تولید می‌شوند تا با پیچ‌های گرید 10.9 همخوانی کامل داشته باشند.

مشخصات فنی و متریال مهره‌های HV

در فروشگاه پیچ ام‌دی‌اف، تمرکز ما بر ارائه محصولاتی است که از نظر متالوژی و ابعادی، ذره‌ای انحراف از استاندارد نداشته باشند. مهره‌های عرضه‌شده دارای مشخصات زیر هستند:

۱. گرید و کلاس مقاومتی

تمامی مهره‌های اچ وی موجود در انبار ما دارای گرید ۱۰ هستند. این عدد نشان‌دهنده استحکام تسلیم و مقاومت نهایی بسیار بالای مهره است. در یک اتصال استاندارد HV، استفاده از مهره با گرید پایین‌تر از پیچ (مثلاً استفاده از مهره گرید ۸ برای پیچ ۱۰.۹) ممنوع است و می‌تواند منجر به شکست فاجعه‌بار اتصال شود.

۲. جنس و آلیاژ

برای دستیابی به این سطح از سختی، از فولادهای کربن متوسط و آلیاژی عملیات حرارتی‌شده (مانند CK45 یا MO40 بسته به سایز و سفارش) استفاده می‌شود. فرایند کوئنچ و تمپر (Quench & Temper) دقیق، ساختار کریستالی فولاد را به‌گونه‌ای تغییر می‌دهد که در عین سختی بالا، چقرمگی لازم برای تحمل ضربه را نیز داشته باشد.

۳. پوشش و آبکاری (Coating)

با توجه به اینکه مهره اچ وی اغلب در محیط‌های باز و خورنده استفاده می‌شود، نوع پوشش اهمیت حیاتی دارد. ما در پیچ ام‌دی‌اف تنوع کاملی از پوشش‌ها را داریم:

• بدون پوشش (فسفاته سیاه): آغشته به روغن برای جلوگیری از زنگ‌زدگی موقت در انبار؛
• گالوانیزه گرم (Hot-Dip Galvanized): ضخیم‌ترین لایه محافظ روی، مناسب برای مناطق شرجی و مرطوب. (توجه: در این روش، رزوه‌های مهره پس از گالوانیزه مجدداً قلاویز می‌شوند (Oversize) تا با افزایش ضخامت پیچ هماهنگ شوند)؛
• داکرومات (Dacromet/Geomet): پوشش مدرن با مقاومت عالی در برابر خوردگی و ضخامت کم، بدون ریسک تردی هیدروژنی.

اهمیت استاندارد DIN 6915 در اتصالات سازه‌ای

چرا مهندسان اصرار بر استفاده از استاندارد DIN 6915 دارند؟ پاسخ در مکانیسم شکست نهفته است. در طراحی اتصالات سازه‌ای، فلسفه طراحی بر این اصل استوار است که در صورت اعمال بار بیش از حد، پیچ باید قبل از مهره دچار شکست شود (زیرا شکست پیچ قابل پیش‌بینی‌تر است).

مهره HV با ابعاد بزرگتر خود تضمین می‌کند که حتی تحت شدیدترین گشتاورها هنگام سفت کردن (Torquing)، رزوه‌های مهره دفرمه نشود و تمامی نیروی پیش‌تنیدگی در ساق پیچ ذخیره شود. در جدول زیر مقایسه‌ای کوتاه بین مهره اچ وی و مهره معمولی انجام داده‌ایم:

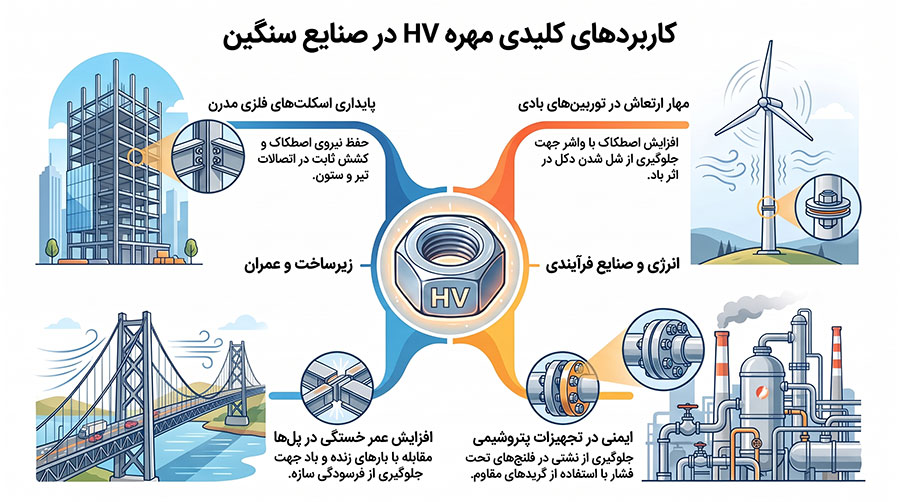

کاربردهای کلیدی مهره HV در صنایع مادر

هرجا صحبت از بارهای دینامیک، ارتعاشات مداوم و سازه‌های بلندمرتبه باشد، حضور مهره اچ وی الزامی است. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

صنعت ساختمان و اسکلت فلزی

در سازه‌های پیچ و مهره‌ای مدرن، تیرها و ستون‌ها با اتصالات اصطکاکی به هم متصل می‌شوند. مهره‌های HV وظیفه دارند نیروی اصطکاک بین صفحات اتصال را با حفظ کشش پیچ، ثابت نگه دارند.

پل‌سازی و راه‌سازی

پل‌های فلزی و معلق دائماً تحت تأثیر بارهای زنده (عبور خودروها) و باد هستند. خستگی فلز (Fatigue) دشمن اصلی این سازه‌هاست. مهره‌های HV با حفظ سفتی اتصال، عمر خستگی سازه را افزایش می‌دهند.

صنایع انرژی و توربین‌های بادی

نصب توربین‌های بادی مثالی عالی از نیاز به این محصول است. ارتعاش و نیروی باد تلاش می‌کنند اتصالات دکل را شل کنند. در اینجا، سطح تماس وسیع‌تر مهره HV با واشر، اصطکاک را بالا می‌برد و مانع از شل شدن (Loosening) مهره می‌شود.

پتروشیمی و خطوط لوله

در فلنج‌های تحت فشار و اتصالات پایپینگ که نشتی غیرقابل پذیرش است، استفاده از مهره‌های گرید ۱۰ با پوشش‌های مقاوم نظیر داکرومات یا کادیوم، ایمنی سایت را تضمین می‌کند.

چرا خرید مهره HV از فروشگاه پیچ ام‌دی‌اف به نفع شماست؟

بازار پیچ و مهره صنعتی پر از کالاهای متفرقه با آلیاژهای ضعیف است. خرید از پیچ ام‌دی‌اف (pichmdf.com) به‌عنوان واردکننده مستقیم و پخش‌کننده تخصصی، مزایای زیر را برای پیمانکاران و خریداران صنعتی به همراه دارد:

1. حذف واسطه‌ها و قیمت رقابتی: ما با واردات مستقیم اقلام خاص (مانند رولبولت HSA و پیچ‌های شیروانی) و پخش عمده پیچ و مهره خشکه، حاشیه سود واسطه‌ها را حذف می‌کنیم و بهترین قیمت نهایی را به شما ارائه می‌دهیم؛
2. تضمین کیفیت و سرتیفیکیت: تمامی بارهای مهره اچ وی دارای برگه آزمایشگاه متالوژی (Test Report) هستند و تست‌های سختی‌سنجی، تنسایل و پروف لود (Proof Load) را با موفقیت گذرانده‌اند.
3. جور بودن جنس: امکان سفارش ست کامل (پیچ HV، مهره HV و دو عدد واشر HV) به‌صورت یکجا. ما نگرانی شما بابت تطابق نداشتن رزوه پیچ و مهره را برطرف می‌کنیم؛
4. تنوع در پوشش: چه برای محیط خشک و چه برای محیط‌های دریایی، پوشش مناسب (گالوانیزه گرم، سرد یا داکرومات) را موجود داریم؛
5. ارسال سریع به سراسر کشور: سیستم انبارداری مکانیزه ما امکان ارسال تناژ بالا در کوتاه‌ترین زمان ممکن به سایت پروژه‌ها را فراهم کرده است.

انتخاب صحیح سایز، گرید و پوشش مهره اچ وی ضامن امنیت پروژه شماست. تیم فنی و فروش پیچ ام‌دی‌اف آماده است تا ضمن ارائه مشاوره رایگان، لیست قیمت روز انواع مهره‌های HV را در اختیار شما قرار دهد.

برای خریدی مطمئن، بدون واسطه و با استاندارد جهانی، همین حالا با ما تماس بگیرید.

سوالات متداول

۱. آیا می‌توان از مهره HV برای بار دوم استفاده کرد؟

خیر، توصیه نمی‌شود. در اتصالات اصطکاکی، مهره‌ها تحت تنش بسیار بالایی سفت می‌شوند که ممکن است باعث تغییر شکل‌های پلاستیک جزئی در رزوه‌ها شود. همچنین پوشش‌های روان‌کننده (Lubricant) روی مهره در بار اول از بین می‌روند. استفاده مجدد ریسک نرسیدن به پیش‌تنیدگی صحیح و یا گریپاژ کردن مهره را به‌شدت افزایش می‌دهد.

۲. مفهوم علامت “10” و “HV” حک شده روی مهره چیست؟

عدد “10” نشان‌دهنده کلاس مقاومتی مهره (Hardness Class) است که بیانگر هماهنگی آن با پیچ‌های گرید 10.9 می‌باشد. عبارت “HV” نیز شناسه استاندارد ابعادی (کله‌بزرگ بودن) مهره است. علاوه‌بر این‌ها، باید نام یا علامت تجاری تولیدکننده نیز روی مهره حک شده باشد تا قابل ردیابی باشد.

۳. در مهره‌های گالوانیزه گرم HV، مشکل سفت بسته شدن مهره چگونه حل می‌شود؟

از آنجا که لایه روی (Zinc) در گالوانیزه گرم ضخیم است (حدود ۴۰ تا ۵۰ میکرون)، مهره‌ها پس از آبکاری “اورسایز” (Oversize) قلاویز می‌شوند تا فضای کافی برای لایه روی ایجاد شود. اما نکته مهم این است که به‌دلیل وجود لایه ضخیم گالوانیزه گرم، فرایند بستن این مهره‌ها متفاوت از مهره‌های معمولی و انواع مهره کاسه نمدی بوده و حتماً باید از روان‌کننده‌های مخصوص (Molykote یا واکس) استفاده شود تا ضریب اصطکاک کاهش یابد و مهره با گشتاور صحیح به نیروی پیش‌تنیدگی مطلوب برسد.

۴. آیا مهره HV با مهره 10.9 معمولی یکی است؟

خیر. اگرچه هر دو از نظر متریال در یک کلاس (گرید ۱۰) هستند، اما از نظر ابعادی متفاوت‌اند. مهره معمولی (DIN 934) عرض و ارتفاع کمتری دارد. در طراحی سازه، اگر مهندس طراح استاندارد DIN 6914/6915 را لحاظ کرده باشد، جایگزین کردن آن با مهره معمولی (حتی با گرید ۱۰) مجاز نیست زیرا سطح تکیه‌گاه کافی را تأمین نمی‌کند.
