پیچ HV

در پروژه‌های حساس عمرانی و اتصالات سنگین صنعتی، مهار بارهای برشی، لرزش‌های مداوم و نیروهای دینامیکی حیاتی است؛ چالشی که تنها با استفاده از پیچ اچ وی (HV) قابل حل است. این قطعه مهندسی‌شده، یکی از عوامل مهم در پایداری سازه‌های فولادی مدرن محسوب می‌شود. فروشگاه تخصصی پیچ ام‌دی‌اف (pichmdf.com) به‌عنوان مرجع معتبر پخش تخصصی پیچ و مهره خشکه و واردکننده مستقیم تجهیزات اتصالاتی، بستری امن را برای پیمانکاران و خریداران عمده فراهم کرده است. شما می‌توانید پیچ hv را در کنار مهره hv با بالاترین استانداردهای جهانی، تضمین اصالت کالا و قیمت بی‌واسطه (دست‌اول بازار) از ما تهیه کنید تا امنیت پروژه‌های کلان خود را به‌طور کامل تضمین کنید.

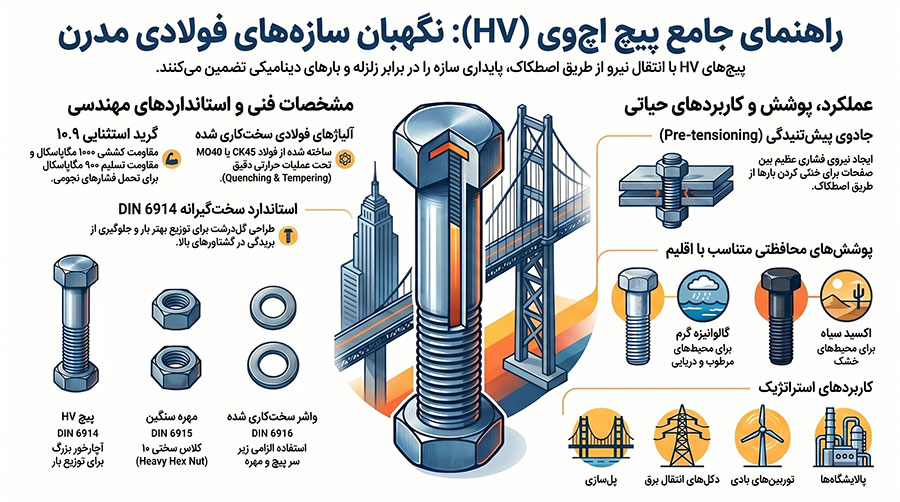

پیچ اچ وی (HV) چیست و چرا به این نام شناخته می‌شود؟

عبارت HV مخفف کلمه آلمانی Hochfeste Vorpannschrauben (پیچ‌های پیش‌تنیده با مقاومت بالا) است. در زبان انگلیسی و اصطلاحات مهندسی بین‌المللی نیز به آن‌ها High-Strength Friction Grip Bolts می‌گویند. پیچ اچ وی که در میان صنعتگران و تکنسین‌های اجرایی به «پیچ‌ گل‌درشت» نیز معروف است، به‌دلیل طراحی خاص سر (گل) پیچ، توانایی توزیع بار بسیار بالایی دارد.

تفاوت اصلی این نوع پیچ با پیچ‌های استاندارد دیگر، در سطح مقطع بزرگ‌تر آچارخور، طول رزوه کوتاه‌تر و نوع انتقال نیرو در اتصالات است. در اتصالات معمولی، پیچ صرفاً دو قطعه را به هم متصل می‌کند و نیروهای برشی مستقیماً به بدنه پیچ وارد می‌شوند (اتصال اتکایی)؛ اما پیچ hv برای ایجاد دِبی اصطکاکی میان صفحات فولادی طراحی شده است، تا جایی که وزن و فشار سازه پیش از آنکه به خود پیچ برسد، توسط اصطکاک بسیار قوی بین قطعات خنثی می‌شود.

بررسی تخصصی و مهندسی مشخصات فنی پیچ hv

برای درک بهتر قدرت و کارایی این نوع پیچ و مهره، باید نگاهی عمیق‌تر به ساختار متالورژی و استانداردهای تولید آن بیندازیم. پیچ‌های اچ وی عرضه‌شده در مجموعه پیچ ام‌دی‌اف دارای مشخصات درج‌شده در جدول زیر هستند:

در ادامه توضیحات بیشتری ارائه می‌کنیم.

۱. گرید استثنایی ۱۰.۹ (مقاومت کششی فوق‌العاده)

اعداد به‌کاررفته در گریدها حاوی اطلاعات حیاتی برای مهندسان هستند. گرید ۱۰.۹ در پیچ اچ وی به این معناست که:

• عدد ۱۰: نشان‌دهنده مقاومت کششی اسمی پیچ برابر با ۱۰۰۰ مگاپاسکال (نیوتن بر میلی‌متر مربع) است؛
• عدد ۹: نشان‌دهنده این است که مقاومت تسلیم (Yield Strength) این پیچ، ۹۰ درصد مقاومت کششی آن، یعنی ۹۰۰ مگاپاسکال است.
  این اعداد ثابت می‌کنند که تا رسیدن به فشارهای نجومی، این پیچ هیچ‌گونه تغییر شکل پلاستیک (دائمی) نخواهد داد و یکپارچگی اتصالات سازه فلزی شما در برابر تنش‌های شدید کاملاً حفظ می‌شود.

۲. متریال و جنس فولاد: آلیاژهای CK45 و MO40

برای رسیدن به گرید ۱۰.۹، تولیدکنندگان برتر نمی‌توانند از آهن یا فولاد معمولی استفاده کنند. فرایند تولید پیچ اچ وی بر پایه استفاده از فولادهای آلیاژی با درصد کربن متوسط به بالا مانند CK45 یا فولادهای آلیاژی حاوی کروم و مولیبدن مانند MO40 است.
این متریال‌ها پس از فورج (شکل‌دهی) تحت عملیات حرارتی دقیق سخت‌کاری و تمپرینگ (Quenching & Tempering) قرار می‌گیرند تا ساختار مولکولی آن‌ها برای بالاترین میزان تحمل بار، یکپارچه و مقاوم شود.

۳. استاندارد ابعادی و طراحی DIN 6914

استانداردهای بین‌المللی ضامن کیفیت پروژه‌های شما هستند. این نوع پیچ براساس استاندارد سخت‌گیرانه DIN 6914 کشور آلمان (یا معادل آن EN 14399-4) تولید می‌شود. این استاندارد به‌دقت ابعاد گل پیچ، طول گام رزوه و شعاع انحنای زیر گل را تعیین می‌کند تا در هنگام اعمال گشتاور بالا برای سفت کردن، گل پیچ دچار بریدگی یا دفرمگی نشود. قابل ذکر است که این پیچ‌ها باید همراه با مهره استاندارد DIN 6915 و واشر سخت‌کاری شده DIN 6916 مورد استفاده قرار گیرند.

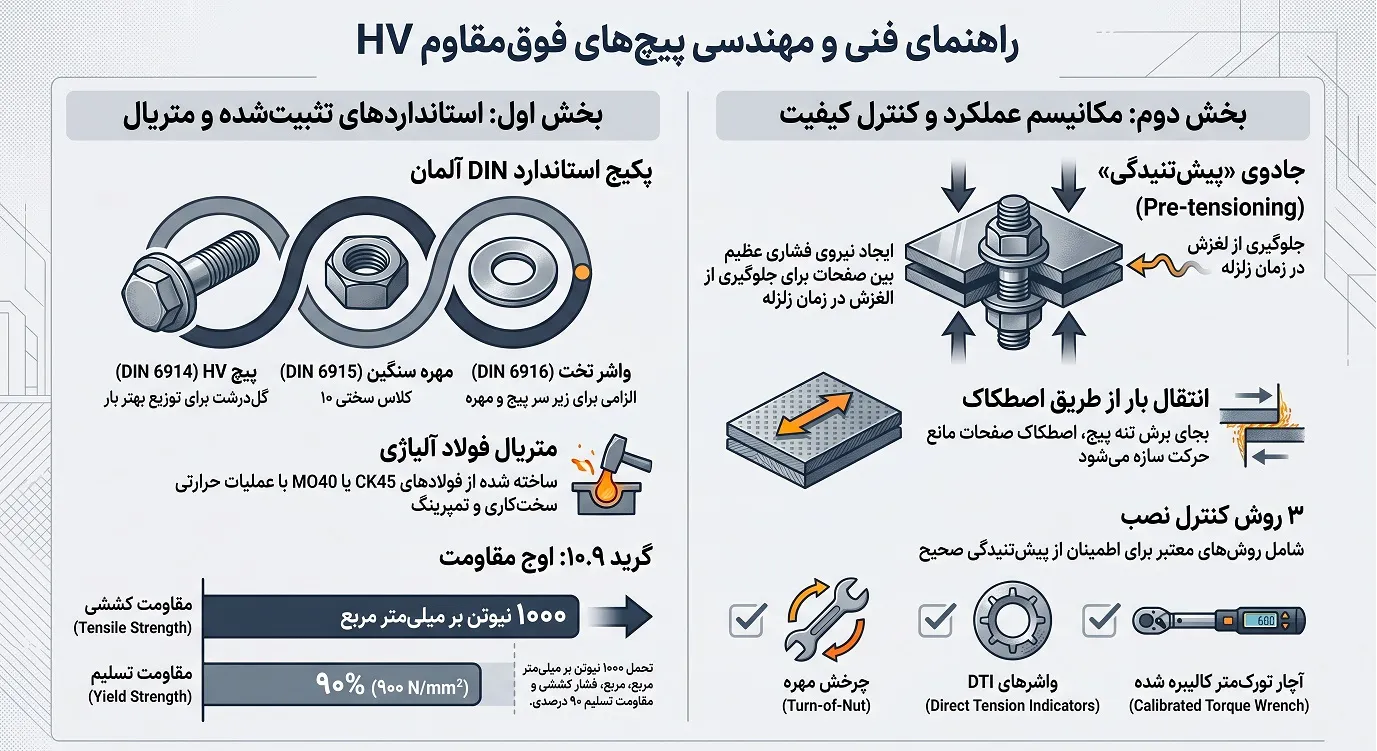

قابلیت «پیش‌تنیدگی» در پیچ اچ وی؛ راز مقاومت سازه‌های مدرن

شاید بتوان گفت مهم‌ترین ویژگی که خرید پیچ اچ وی را برای پروژه‌های اسکلت فلزی الزامی می‌کند، قابلیت پیش‌تنیدگی (Pre-tensioning) است. اما پیش‌تنیدگی دقیقاً به چه معناست؟

در نصب پیچ‌های معمولی، شما پیچ را تا جایی سفت می‌کنید که قطعات در کنار هم قرار بگیرند. اما در اتصالات گیردار و اصطکاکی با استفاده از پیچ hv، نصاب یا پیمانکار با استفاده از آچارهای تورک‌متر (Torque Wrench) استاندارد، نیروی گشتاور کنترل‌شده و بسیار بالایی را به پیچ وارد می‌کند. این کار باعث کشیده شدن میلی‌متری بدنه پیچ می‌شود.

این کشش، نیروی فشاریِ عظیمی (Clamping Force) را بین دو صفحه فولادیِ متصل به هم ایجاد می‌کند. درنتیجه، هنگام اعمال بارهای برشی (مثلاً در زمان زلزله یا وزش بادهای شدید)، به‌جای اینکه تنه پیچ در معرض برش قرار گیرد، اصطکاک قویِ بین خود صفحات فولادی است که مانع از لغزش و حرکت سازه می‌شود.

روش‌های رایج کنترل پیش‌تنیدگی

برای اطمینان از اینکه گشتاور اعمال‌شده به‌درستی به نیروی کششی موردنیاز تبدیل شده است، در استانداردهای بین‌المللی چند روش کنترل رایج به‌کار می‌رود:

• روش چرخش مهره (Turn-of-Nut Method): ابتدا پیچ تا رسیدن به حالت اسنگ‌تایت (Snug-Tight) بسته می‌شود، سپس مهره به‌اندازهٔ زاویهٔ مشخصی (معمولاً بین نیم تا یک دور کامل، بسته به طول و قطر پیچ) چرخانده می‌شود تا کشش موردنیاز حاصل شود؛
• واشرهای نشانگر کشش (Direct Tension Indicator – DTI): این واشرها دارای برجستگی‌های کوچکی هستند که با اعمال کشش صحیح، به‌تدریج مسطح می‌شوند و به نصاب اجازه می‌دهند با اندازه‌گیری فاصلهٔ باقی‌مانده، از رسیدن به نیروی کششی استاندارد اطمینان حاصل کند؛
• آچار تورک‌متر کنترل‌شده (Calibrated Torque Wrench): در این روش، گشتاور مشخصی که بر اساس جداول استاندارد برای هر سایز و گرید محاسبه شده، توسط آچار تنظیم‌شده اعمال می‌شود.

انتخاب هر یک از این روش‌ها معمولاً بر اساس نوع پروژه، الزامات ناظر فنی و استاندارد اجرایی مورد استفاده تعیین می‌شود.

پوشش‌دهی پیچ hv در فروشگاه پیچ ام‌دی‌اف

بسته به شرایط اقلیمی پروژه و محیط احداث سازه، پیچ اچ وی نیازمند محافظت‌های متفاوتی در برابر خوردگی است. مجموعه تخصصی پیچ ام‌دی‌اف به‌عنوان مرکز پخش مستقیم، این محصولات را در سه نوع پوشش کاربردی به بازار عرضه می‌کند:

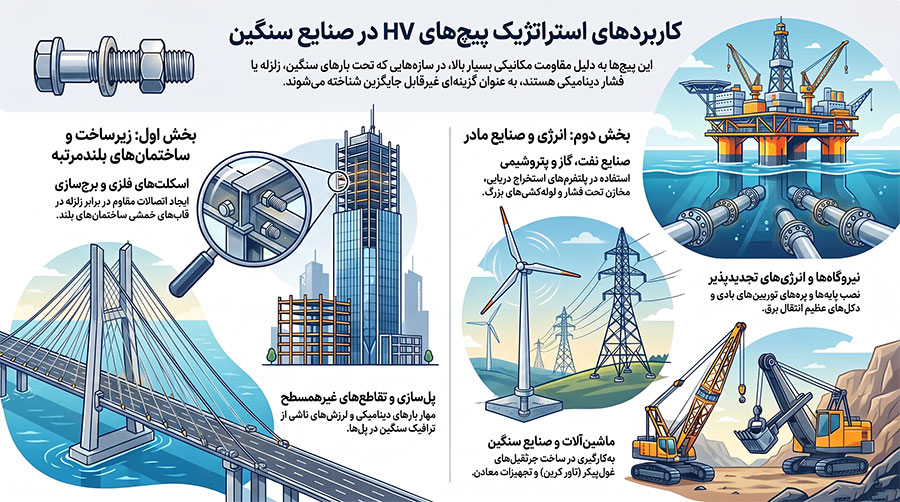

کاربردهای استراتژیک پیچ اچ وی در صنایع مختلف

با توجه به مشخصاتی که مرور کردیم، مقاومت مکانیکی این پیچ‌ها سبب شده است تا طیف وسیعی از صنایع سنگین وابسته به آن‌ها باشند:

• اسکلت‌های فلزی و برج‌سازی: برای اتصال تیر به ستون‌ها در قاب‌های خمشی ساختمانی با طبقات متعدد که تاب‌آوری در برابر زلزله در آن‌ها حیاتی است؛
• پل‌سازی و تقاطع‌های غیرهمسطح: پل‌ها دائماً تحت بارهای دینامیکی، شوک‌های حرکتی و لرزش‌های ناشی از ترافیک وسایل نقلیه سنگین هستند. قطعات این پل‌ها منحصراً توسط پیچ hv به یکدیگر کلاف می‌شوند؛
• صنایع نفت، گاز و پتروشیمی: در ساخت پلتفرم‌های استخراج دریایی، سکوهای نفتی، مخازن تحت فشار و پایپینگ‌های سایز بزرگ؛
• نیروگاه‌ها و انرژی‌های تجدیدپذیر: یکی از پرمصرف‌ترین کاربردهای این پیچ در نصب پایه‌ها و پره‌های توربین‌های بادی و همچنین پایکل‌های نیروگاه‌های حرارتی و دکل‌های عظیم انتقال خطوط برق است؛
• صنایع سنگین و ماشین‌سازی: تولید جرثقیل‌های غول‌پیکر برجی (تاور کرین‌ها)، تجهیزات معادن و ماشین‌آلات راه‌سازی.

مثال کاربردی و ملموس از اهمیت استفاده از پیچ hv

برای درک بهتر، بیایید یک سناریوی صنعتی را بررسی کنیم: طراحی و ساخت یک سوله صنعتی سنگین با دهانه ۶۰ متری.

فرض کنید در این سوله قرار است دو دستگاه جرثقیل سقفی با ظرفیت باربری ۵۰ تن به‌صورت مداوم در طول سوله حرکت کنند. حرکت این جرثقیل‌ها همراه با ترمزهای ناگهانی، نوسانات و ارتعاشات بسیار شدیدی را در تمام طول تیرهای حمال و ستون‌ها ایجاد می‌کند.

اگر مهندس طراح برای اتصال تیرهای این سوله از پیچ‌های معمولی یا حتی انواع پیچ خشکه ۸.۸ استفاده کند، پس از گذشت چند ماه، لرزش‌های دینامیکی مداوم باعث می‌شود مهره‌ها به‌تدریج شل شوند. این پدیده (پدیده خستگی یا Fatigue)، منجر به لغزش قطعات فلزی روی هم و در نهایت گسیختگی اتصال و ریزش احتمالی سوله خواهد شد.

اما درصورت خرید و نصب پیچ اچ وی (گرید ۱۰.۹) و اعمال پیش‌تنیدگیِ دقیق، نیروی اصطکاک ایجادشده بین فلنج‌های اتصال آن‌قدر بالا می‌رود که سازه عملاً مانند یک قطعه فلزی یکپارچه جوش‌خورده رفتار می‌کند. هیچ لرزشی قادر به غلبه بر این نیروی فشاری نخواهد بود و سوله در برابر سنگین‌ترین بارهای پویا و ترافیکی، ایزوله و ایمن می‌شود.

چرا «فروشگاه پیچ ام‌دی‌اف» بهترین مرجع برای خرید پیچ اچ وی است؟

در بازار امروز، خرید قطعات صنعتی و تخصصی مانند پیچ و مهره‌های ساختمانی با چالش‌هایی نظیر وجود محصولات تقلبی، تطابق نداشتن متریال با استانداردهای درج‌شده و واسطه‌گری‌های قیمتی مواجه است. مجموعه پیچ ام‌دی‌اف (pichmdf.com) با سال‌ها تجربه موفق در این حوزه، برای خریداران، شرکت‌های پیمانکاری و مهندسین مزایای بی‌رقیبی را فراهم کرده است:

حذف واسطه‌ها و قیمت عمده‌فروشی

ما واردکننده مستقیم (…HSA و پیچ شیروانی سرمته و پیچ شیروانی نوک‌تیز)) و عامل پخش تخصصی و بی‌واسطه محصولات هستیم. خریدهای عمده شما مستقیماً از سورس اصلی تامین می‌شود که این امر موجب ارائه رقابتی‌ترین قیمت بازار در فاکتور نهایی شما خواهد شد.

تضمین اصالت متریال و استاندارد

تمامی سفارشات پیچ hv که از مجموعه pichmdf تهیه می‌شوند، دارای شناسنامه فنی معتبر و ضمانت تطابق با معیارهای استاندارد جهانی از جمله DIN 6914 و گرید ۱۰.۹ واقعی هستند.

تامین سریع پروژه‌های عظیم

به‌لطف برخورداری از انبارهای مجهز و دپوی کامل انواع سایزهای پیچ اچ وی، قطعات مورد نیاز پروژه‌های بزرگ در سریع‌ترین زمان ممکن و بدون تاخیر در برنامه زمان‌بندی پروژه (CPM)، بارگیری و به سراسر ایران ارسال می‌شود.

موجودی کامل محصولات مکمل

شما در پیچ ام‌دی‌اف می‌توانید این مدل پیچ را به‌همراه متعلقات ضروری آن شامل مهره فولادی سنگین، واشر تخت سخت‌کاری‌شده و دیگر اتصالات گالوانیزه، به‌صورت یکجا، هماهنگ و در قالب یک پکیج جامع خریداری نمایید.

عوامل تاثیرگذار بر قیمت پیچ اچ وی

برای مدیران خرید و کارپردازان پروژه‌های صنعتی، آگاهی از عوامل موثر بر قیمت نهایی بسیار مهم است. قیمت پیچ hv بر اساس پارامترهای زیر متغیر است:

• سایز و ابعاد: قطر پیچ (از M12 تا M36 و بالاتر) و بلندی ساقه آن تأثیر مستقیمی بر وزن فولاد به کار رفته و در نتیجه قیمت آن دارد؛
• نوع پوشش: قیمت نمونه‌های گالوانیزه گرم به‌دلیل پروسه پیچیده‌تر و استفاده از فلز روی، نسبت به نمونه‌های خودرنگ (سیاه) اندکی بالاتر است که با توجه به ماندگاری آن‌ها، توجیه اقتصادی کامل دارد؛
• نوسانات بازار فولاد: قیمت جهانی فولادهای آلیاژی نظیر MO40 مستقیماً در قیمت‌گذاری این محصول دخیل است؛
• حجم سفارش: در مجموعه پیچ ام‌دی‌اف، به‌دلیل رویکرد عمده‌فروشی، سفارشات با تناژ بالا شامل تخفیفات همکاری بسیار ویژه‌ای خواهند شد.

سخن پایانی

هیچ سازه فلزی سنگینی در جهان بدون استفاده از اتصالات ایمن، قدرتمند و استاندارد، پایدار نخواهد ماند. پیچ اچ وی (HV) با دارا بودن گرید فولادی ۱۰.۹، استاندارد ابعادی بی‌نقص و پتانسیل پیش‌تنیدگی فوق‌العاده، نگهبان خاموش امنیت پروژه‌های شما در برابر زلزله، بادهای مخرب و بارهای سنگین صنعتی است. انتخاب تامین‌کننده درست، به اندازه انتخاب پیچ درست، در سرنوشت مالی و فنی پروژه شما اهمیت دارد.

اگر برای تکمیل لیست خرید پروژه خود نیازمند راهنمایی فنی هستید یا قصد دارید برای محاسبات مالی پروژه، استعلام قیمت به‌روز و عمده‌ی انواع پیچ اچ وی ساده و گالوانیزه را دریافت کنید، همین حالا دست به کار شوید. تیم مهندسی و فروش مجموعه پیچ ام‌دی‌اف (pichmdf.com) آماده پاسخگویی به شماست. با ما تماس بگیرید تا با حذف واسطه‌ها، خریدی ایمن، اقتصادی و با تضمین کیفیت برتر را تجربه کنید.

سوالات متداول

۱. آیا پیچ‌های اچ وی پس از یک‌بار بسته شدن و اعمال پیش‌تنیدگی، قابل استفاده مجدد هستند؟

خیر. به‌دلیل اعمال گشتاور بسیار بالا و ورود پیچ به محدوده تسلیم، پیچ‌های HV یک‌بار مصرف هستند و در صورت بازشدن اتصال، حتماً باید با پیچ‌های نو جایگزین شوند.

۲. روی سر (گل) پیچ‌های استاندارد HV چه علائمی باید حک شده باشد؟

برای تایید اصالت کالا، روی گل پیچ باید علامت اختصاری HV، گرید مقاومت پیچ (یعنی 10.9) و همچنین نام یا لوگوی انحصاری شرکت تولیدکننده به‌صورت برجسته یا فرورفته حک شده باشد.

۳. آیا پیش از بستن پیچ hv گالوانیزه گرم، نیاز به روغن‌کاری رزوه‌ها وجود دارد؟

خیر. مهره‌های گالوانیزه گرمِ سیستم HV، معمولاً در کارخانه با روانکار مخصوص (اغلب پایه مولیبدن) پوشش داده می‌شوند تا از پدیده «گریپاژ کردن» یا جوش‌خوردگی سرد در زمان اعمال گشتاور جلوگیری شود و نیازی به روغن‌کاری دستی ندارند.

۴. تفاوت سیستم اتصال HV با سیستم اتصالات HR در سازه‌های فلزی چیست؟

در سیستم آلمانی HV، طول رزوه پیچ کوتاه‌تر است و در صورت وارد شدن فشار بیش از حد، رزوه پیچ دچار تغییر شکل می‌شود. اما در سیستم انگلیسی/فرانسوی HR، طول رزوه بیشتر است و درصورت اعمال اضافه‌بار، تنه خود پیچ کش می‌آید تا از پارگی ناگهانی جلوگیری کند.

۵. روش‌های رایج کنترل پیش‌تنیدگی پیچ HV کدام‌اند؟

سه روش رایج شامل روش چرخش مهره (Turn-of-Nut)، استفاده از واشرهای نشانگر کشش (DTI) و آچار تورک‌متر کنترل‌شده است. انتخاب روش مناسب معمولاً بر اساس نوع پروژه و الزامات ناظر فنی تعیین می‌شود.

۶. آیا می‌توان به‌جای پیچ HV از پیچ معمولی گرید ۸.۸ استفاده کرد؟

در اتصالات اصطکاکی و پیش‌تنیده که تحت لرزش یا بار دینامیکی مداوم قرار دارند (مانند سوله‌های صنعتی با جرثقیل سقفی یا پل‌ها)، پیچ گرید ۸.۸ معمولی جایگزین مناسبی برای پیچ HV نیست، زیرا فاقد قابلیت ایجاد پیش‌تنیدگی و اصطکاک کافی برای مهار این نوع بارهاست و در بلندمدت می‌تواند منجر به شل‌شدن مهره‌ها و گسیختگی اتصال شود.
